تفاوت لپینگ تخت و لپینگ کروی چیست؟
در پاسخ به این سوال که بخشهای فنی تفاوت لپینگ تخت و لپینگ کروی چیست؟ باید به ساختار “صفحه لپینگ” و “مواد ساینده” اشاره کرد که در ادامه به بررسی عمیق هریک میپردازیم.
فهرست محتوایی مقاله
تفاوت لپینگ تخت و لپینگ کروی چیست؟
در دنیای مهندسی دقیق و پرداخت سطوح فوق حساس، انتخاب متدولوژی مناسب نه تنها بر کیفیت نهایی محصول، بلکه بر عملکرد کل سیستم مکانیکی اثرگذار است. اما به راستی تفاوت لپینگ تخت و لپینگ کروی چیست و چرا باید بین این دو تمایز قائل شویم؟

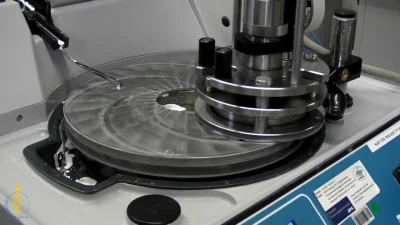

فرایند لپینگ به طور کلی یک عملیات برادهبرداری نرم است که با استفاده از ذرات ساینده میکرونی و یک صفحه گردان (Lapping Plate) انجام میشود تا صافی سطح (Roughness) و تلورانسهای ابعادی به حداقل ممکن برسند. در حالی که هدف اصلی در مدل تخت، ایجاد موازیسازی و تختی مطلق است، در مدل کروی ما با چالش هندسههای منحنی و ایجاد سطوح صیقلی روی قطعاتی نظیر ساچمهها یا نشیمنگاههای شیرآلات روبرو هستیم.
درک عمیق این که تفاوت لپینگ تخت و لپینگ کروی چیست، مستلزم نگاهی به فیزیک حرکت قطعه روی صفحه است. در لپینگ تخت، قطعه کار معمولاً درون رینگهای هدایتکننده قرار میگیرد و با حرکت دورانی و فشاری یکنواخت، پستی و بلندیهای سطح آن توسط خمیر الماس یا اکسید آلومینیوم از بین میرود. اما در مقابل، لپینگ کروی نیازمند یک ابزار فرمدهی خاص یا کاسههای مقعر/محدب است که اجازه میدهد ذرات ساینده به صورت یکنواخت در تمام جهات یک نیمکره یا کره کامل حرکت کنند. این تفاوت در هندسه حرکت، باعث میشود که تجهیزات و ملزومات مصرفی هر کدام کاملاً منحصربهفرد باشد.
تفاوت لپینگ تخت و لپینگ کروی در کاربردهای صنعتی
هر یک از این دو روش در بخشهای متفاوتی از صنعت خودنمایی میکنند. دانستن این که تفاوت لپینگ تخت و لپینگ کروی چیست به مهندسان کمک میکند تا برای قطعاتی که نیاز به آببندی تحت فشار بالا دارند، بهترین مسیر را انتخاب کنند.
پرداخت سطوح سیلها و ولوهای صنعتی
در صنایع نفت و گاز، نشیمنگاه شیرهای توپی (Ball Valves) نیاز به پرداخت کروی دارند تا هیچگونه نشتی گازی رخ ندهد. از سوی دیگر، آببندهای مکانیکی (Mechanical Seals) که در پمپها استفاده میشوند، نیازمند لپینگ تخت هستند تا دو سطح کاملاً موازی روی هم قرار گیرند.
لپینگ تخت: مناسب برای تولید قطعاتی چون تیغههای برش، سیلهای گرافیتی و قطعات اپتیکی مسطح.
لپینگ کروی: ایدهآل برای تولید لنزهای چشمی، ساچمههای بلبرینگ دقیق و مفاصل مصنوعی در پزشکی.
تفاوت لپینگ تخت و لپینگ کروی از لحاظ ساختاری
یکی دیگر از وجوه پاسخ به سوال تفاوت لپینگ تخت و لپینگ کروی چیست، نحوه کنترل کیفی قطعات است.
در مدل تخت، ما از “اپتیکال فلت” (Optical Flat) و لامپهای مونوکروماتیک برای مشاهده نوارهای تداخل نوری استفاده میکنیم تا میزان تختی را بر حسب لاندا (lambda) بسنجیم.
در مقابل، برای سطوح کروی، از دستگاههای گردیسنج (Roundness Tester) یا پروفیلومترهای لیزری استفاده میشود تا انحراف از شکل کروی ایدهآل را در تمام جهات بررسی کنند.
| ابزار اندازهگیری | کاربرد در لپینگ تخت | کاربرد در لپینگ کروی |
| اپتیکال فلت | سنجش میزان تختی سطح | (عدم کاربرد مستقیم) |
| ساعت اندیکاتور دقیق | بررسی موازی بودن سطوح | سنجش لنگي و گردی |
| زبریسنج (Rugosimeter) | سنجش صافی سطح (Ra) | سنجش صافی سطح (Ra) |
مزایای استفاده از تکنیکهای نوین در پرداخت سطحی
دقت ابعادی فوقالعاده: رسیدن به تلورانسهای زیر میکرون که با سنگزنی معمولی غیرممکن است.
کاهش اصطکاک: ایجاد سطحی آینهای که ضریب اصطکاک را در قطعات متحرک به شدت کاهش میدهد.
افزایش عمر قطعات: حذف تنشهای پسماند سطحی که مانع از بروز ترکهای خستگی میشود.
| فاکتور مقایسه | لپینگ تخت | لپینگ کروی |
| شکل هندسی قطعه | سطوح صاف و موازی | کروی، نیمکره و منحنی |
| ابزار سایش | صفحه چدنی یا مسی مسطح | کاسههای فرمدار یا نگهدارنده کروی |
| پارامتر کلیدی | تختی (Flatness) | گردی (Roundness) |
| نوع حرکت | دورانی روی صفحه تخت | دورانی چندمحوره |
تجهیزات تخصصی و ملزومات مصرفی
پس از بررسی مبانی هندسی، باید به سراغ سختافزارها و موادی برویم که این پرداختهای ظریف را ممکن میکنند. در پاسخ به این سوال که بخشهای فنی تفاوت لپینگ تخت و لپینگ کروی چیست، باید به ساختار “صفحه لپینگ” و “مواد ساینده” اشاره کرد. در دستگاههای تخت، پایداری حرارتی و صلبیت صفحه چدنی حرف اول را میزند؛ چرا که کوچکترین تاببرداشتگی در صفحه، منجر به از بین رفتن تختی قطعه میشود. اما در متد کروی، چالش اصلی حفظ شعاع انحنا (Radius) در طول کل فرآیند است.
انواع صفحات و سایندههای مورد نیاز
صفحات لپینگ تخت: معمولاً از چدن آلیاژی، مس یا ترکیبات سرامیکی ساخته میشوند که دارای شیارهای مخصوص برای هدایت مایع ساینده (Slurry) هستند.
ابزارهای لپینگ کروی: این ابزارها غالباً به صورت اختصاصی برای هر قطعه طراحی میشوند. برای مثال، برای پرداخت یک گوی فلزی، ابزار باید دارای یک حفره مقعر با همان شعاع باشد تا تماس کامل سطح برقرار گردد.
پودرها و خمیرهای الماس: در هر دو روش از سایندههایی نظیر اکسید آلومینیوم، سیلیکون کارباید و پودر الماس استفاده میشود، اما غلظت و اندازه ذرات ($Micron$ $Size$) در لپینگ کروی به دلیل حساسیت نقاط تماس، معمولاً با دقت وسواسگونهتری انتخاب میشود.
نکات مهم در هنگام خرید دستگاه لپینگ
اگر به دنبال تجهیز کارگاه خود هستید، درک این که معیار کلیدی در تفاوت لپینگ تخت و لپینگ کروی چیست، از اتلاف سرمایه شما جلوگیری میکند. خرید دستگاهی که برای قطعات تخت بهینه شده، به هیچ وجه برای پرداخت ولوهای کروی کارآمد نخواهد بود.
فاکتورهای تعیینکننده در خرید سیستمهای پرداخت
سیستم کنترل فشار: در لپینگ تخت، فشار به صورت عمودی و یکنواخت توزیع میشود، اما در مدل کروی، دستگاه باید قابلیت اعمال فشار متغیر در زوایای مختلف را داشته باشد تا از بیضی شدن قطعه جلوگیری شود.
سرعت دوران قابل تنظیم: کنترل دقیق دور در دقیقه (RPM) در لپینگ کروی بسیار حیاتی است تا از ایجاد حرارت موضعی در نوک قطعه منحنی جلوگیری شود.
ملزومات و لوازم جانبی: هنگام خرید، حتماً به در دسترس بودن پدها، مایعات روانکننده و پودرهای ساینده متناسب با جنس قطعه کار (فولاد، سرامیک یا تنگستن کارباید) توجه کنید.
راهکارهای پیشگیری از عیوب سطحی
برای رسیدن به بهترین خروجی در هر دو متد، رعایت چند نکته فنی الزامی است:
کنترل دما: در هر دو روش، سایش مداوم باعث تولید حرارت میشود. اگر از روغنهای روانکننده (Lubricants) مناسب نظیر روغن لپینگ استفاده نشود، قطعه دچار دفرمه شدن حرارتی میگردد.
شارژ منظم ساینده: در لپینگ تخت، مایع ساینده باید به صورت یکنواخت در تمام سطح صفحه پخش شود، در حالی که در مدل کروی، تمرکز مایع باید مستقیماً در نقطه تماس ابزار مقعر و گوی باشد.
پاکسازی بین مراحل: اگر از چند مرحله لپینگ (خشنکاری تا پرداخت آینهای) استفاده میکنید، شستشوی کامل قطعه بین هر مرحله حیاتی است؛ چرا که باقی ماندن یک ذره درشت در مرحله پرداخت نهایی، میتواند تمام زحمات شما را با یک خراش عمیق از بین ببرد.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه پولاد گستر جم بر روی واتساپ کلیک فرمایید.
چکلیست نهایی برای دستیابی به سطوح آینهای
پیش از شروع عملیات پرداخت، اطمینان حاصل کنید که تمامی موارد زیر در نقشه راه تفاوت لپینگ تخت و لپینگ کروی لحاظ شده است:
انتخاب گرید پودر: مطابقت اندازه ذرات ساینده با سختی متریال قطعه کار.
بررسی سلامت صفحه: اطمینان از عدم وجود شیارهای عمیق یا پستی و بلندی روی صفحه چدنی یا ابزار کروی.
تنظیم زمانسنج: استفاده از تایمرهای دقیق برای جلوگیری از برادهبرداری بیش از حد و تغییر ابعاد قطعه.
آمادهسازی محیط: انجام عملیات پرداخت نهایی در محیطی عاری از گرد و غبار (Clean Room) برای جلوگیری از ایجاد خط و خش.
در فاز نهایی بررسی این موضوع که تفاوت لپینگ تخت و لپینگ کروی چیست، باید به سراغ مشکلاتی برویم که تکنسینها در حین کار با آنها دست و پنجه نرم میکنند. در لپینگ تخت، بزرگترین دشمن ما «اثر لبه» (Edge Rounding) است؛ یعنی زمانی که لبههای قطعه بیش از مرکز آن ساییده میشوند و از حالت تختی مطلق خارج میگردند. اما در لپینگ کروی، چالش اصلی «خروج از مرکزیت» یا بیضی شدن است که معمولاً به دلیل عدم انطباق دقیق محور دوران ابزار و قطعه رخ میدهد. درک این ظرافتها به شما کمک میکند تا ملزومات و تجهیزات دستگاه لپینگ را با دید بازتری انتخاب کنید.
جمعبندی
در نهایت، پاسخ به این سوال که تفاوت لپینگ تخت و لپینگ کروی چیست، در هندسه قطعه و هدف نهایی شما از پرداخت نهفته است. اگر به دنبال موازیسازی و تختی میکرونی برای سیلهای مکانیکی هستید، لپینگ تخت تنها گزینه شماست. اما اگر صیقل دادن سطوح منحنی و رسیدن به گردی کامل در اولویت است، باید به سراغ تجهیزات تخصصی کروی بروید. هر دو روش، هنرِ رسیدن به کمال در مهندسی هستند و بدون آنها، صنایع پیشرفتهای چون هوافضا، تجهیزات پزشکی و پتروشیمی با چالشهای جدی روبرو میشدند.
به یاد داشته باشید که کیفیت ابزارهای مصرفی و دقت دستگاه، دو بال موفقیت شما در این فرآیند هستند. با انتخاب درست تجهیزات، نه تنها بهرهوری خود را بالا میبرید، بلکه طول عمر قطعات تولیدی را نیز تضمین میکنید.
سوالات متداول کاربران درباره انتخاب متد مناسب
در این بخش به برخی از پرتکرارترین پرسشها در مورد اینکه تفاوت لپینگ تخت و لپینگ کروی چیست پاسخ میدهیم:
۱. آیا میتوان از یک دستگاه برای هر دو نوع لپینگ استفاده کرد؟ به طور کلی خیر. ساختار مکانیکی دستگاه لپینگ تخت برای چرخش یک صفحه بزرگ افقی طراحی شده است، در حالی که دستگاههای کروی اغلب دارای دو یا سه محور حرکتی برای پوشش زوایای انحنا هستند. البته برخی دستگاههای چندکاره با تعویض فیکسچرها امکانات محدودی را ارائه میدهند.
۲. کدام روش هزینه نگهداری بالاتری دارد؟ لپینگ کروی به دلیل نیاز به ابزارهای فرمدهی اختصاصی (Custom Tooling) برای هر شعاع خاص، معمولاً پرهزینهتر است. در لپینگ تخت، شما با یک بار سنگزنی و اصلاح صفحه (Conditioning)، میتوانید طیف وسیعی از قطعات را پرداخت کنید.
۳. برای آببندی شیرآلات صنعتی، کدام روش اولویت دارد؟ این بستگی به طراحی شیر دارد. برای گیتولوها (Gate Valves) از لپینگ تخت و برای بالولوها (Ball Valves) حتماً از لپینگ کروی استفاده میشود تا تماس کامل بین گوی و مقر (Seat) برقرار شود.
