بررسی فلنج باز کن ها
فلنج باز کن ها ابزاری هستند که جهت جدا کردن اتصالات فلنج در سیستمهای لولهکشی برای نگهداری یا تعمیر، نظیر تعویض واشر، استفاده میشوند. آنها نیروی کنترلشدهای را برای ایجاد فاصله بین فلنجها اعمال میکنند و ایمنی و دقت را تضمین میکنند. در ادامه همراه ما با بررسی فلنج باز کن ها و معرفی انواع آن باشید.
فهرست محتوایی مقاله
بررسی فلنج باز کن ها
فلنج باز کن ها ابزارهای تخصصی هستند که در محیطهای صنعتی برای جداسازی ایمن و کارآمد فلنجها، که اجزای مسطح و دایرهای هستند که لولهها، شیرها یا سایر تجهیزات را در سیستمهای لولهکشی متصل میکنند، استفاده میشوند. این ابزارها در حین کارهای تعمیر و نگهداری، تعمیر یا نصب، مثل تعویض واشرها یا بازرسی سطوح فلنج، که در آن باید آببندیهای محکم بدون آسیب رساندن به اجزا شکسته شوند، ضروری هستند.
فلنج باز کن ها در انواع مختلفی از جمله مدلهای هیدرولیکی، مکانیکی و پنوماتیکی عرضه میشوند که هر کدام برای اعمال نیروی کنترلشده برای ایجاد شکاف بین سطوح فلنج و تضمین دسترسی ایمن برای کارگران طراحی شدهاند. کارکرد فلنج اسپردرها معمولاً شامل قرار دادن گوهها یا پینهای ابزار در سوراخهای پیچ فلنج یا بین سطوح فلنج و سپس اعمال نیرو برای جدا کردن فلنجها از یکدیگر است.
به عنوان مثال، فلنج باز کن های هیدرولیکی از پمپ جهت تولید نیروی زیاد استفاده میکنند، در حالی که فلنج بازکن های مکانیکی به تلاش دستی یا مکانیزم چرخدنده متکی هستند. این ابزارها برای دقت و ایمنی طراحی شدهاند و خطر آسیبدیدگی را در مقایسه با روشهای موقت مانند چکش یا اهرم به حداقل میرسانند. آنها به طور گسترده در صنایعی همچون نفت و گاز، پتروشیمی و تولید برق، که در آنها فلنجهای بزرگ و سنگین رایج هستند، استفاده میشوند.

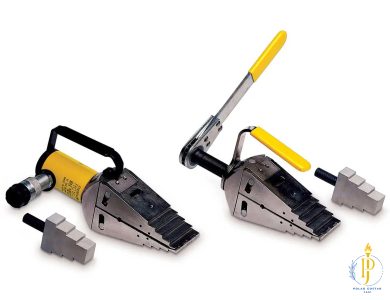

انواع فلنج باز کن ها
فلنج بازکن معمولا به دو دسته کلی تقسیم میشوند: هیدرولیکی و دستی. البته مدلهای پنوماتیکی نیز وجود دارند که ترکیبی از ویژگیهای هر دو نوع هستند. انتخاب نوع فلنج بازکن بستگی به نیاز خاص عملیات، اندازه و فشار فلنجها دارد.

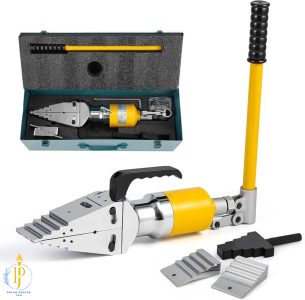

فلنج بازکن هیدرولیکی
فلنج باز کنهای هیدرولیکی یکی از قدرتمندترین و کارآمدترین ابزارها برای باز کردن فلنجها در شرایط دشوار هستند. این ابزارها برای کاربردهایی که نیاز به نیروی زیاد برای جدا سازی فلنجها دارند، طراحی شدهاند نظیر فلنج باز کن هیدرولیک انرپک FSH-14
>> ویژگیها
- نیروی بالا : با استفاده از سیستم هیدرولیک، این نوع فلنج بازکنها قادر به اعمال نیروی بسیار بالایی برای باز کردن فلنجها هستند.
- مناسب برای فشارهای زیاد : در شرایطی که فلنجها تحت فشارهای بالا، خوردگی شدید یا جرمهای چسبنده قرار دارند، این جکها عملکرد مناسبی دارند.
- عملکرد خودکار : برخی از این مدلها میتوانند به طور خودکار فشار مورد نیاز را تنظیم کرده و عملیات باز کردن فلنج را تسهیل کنند.
>> کاربردها
- صنایع نفت و گاز : برای باز کردن فلنجهای فشار قوی در سیستمهای لوله کشی
- پتروشیمی و پالایشگاهها : در تعمیرات و نگهداری تجهیزات صنعتی سنگین
- ساخت و ساز و پروژههای صنعتی : در پروژههای سنگین مانند نصب و جا به جایی تجهیزات
فلنج باز کن دستی
فلنج باز کن های دستی برای کاربردهایی طراحی شدهاند که به نیروی کمتری نیاز دارند و در شرایطی که نیازی به فشارهای بالا نیست، استفاده میشوند. این ابزارها برای عملیاتهای سبکتر و در دسترس بودن در محیطهای کوچک مناسب هستند.
>> ویژگیها
- سبک و قابل حمل : فلنج باز کنهای دستی برای حمل آسان طراحی شدهاند و برای انجام کارهای روزمره مناسب هستند.
- ساده و بدون نیاز به انرژی خارجی : این ابزارها بدون نیاز به انرژی هیدرولیکی یا پنوماتیکی کار میکنند و تنها از نیروی دست برای عملیات استفاده میشود.
- کم هزینه : این مدلها بهطور معمول ارزانتر از مدلهای هیدرولیکی یا پنوماتیکی هستند.
>> کاربردها
- تعمیرات کوچک : برای عملیات تعمیر و نگهداری ساده در صنایع سبک
- صنایع کم فشار : مناسب برای سیستمهای لوله کشی و تجهیزات کم فشار
- تعمیرات خانه و کارگاهها : برای رفع نیازهای جزئی در محیطهای کوچک
فلنج بازکن پنوماتیکی
فلنج بازکنهای پنوماتیکی برای انجام عملیاتهایی طراحی شدهاند که نیاز به نیروی متعادل و عملکرد سریع دارند. این نوع فلنج بازکنها معمولا با استفاده از هوای فشرده برای باز کردن فلنجها عمل میکنند.
>> ویژگیها
- عملکرد سریع : این مدلها قادر به ایجاد فشار سریعتر نسبت به مدلهای دستی هستند و به این ترتیب عملیات به سرعت انجام میشود.
- نیاز به منبع هوای فشرده : این فلنج باز کن ها به یک سیستم پنوماتیکی مانند کمپرسور هوا نیاز دارند.
- مناسب برای محیطهای صنعتی : در پروژههایی که استفاده از هوای فشرده برای عملکرد ابزارها وجود دارد، این نوع از فلنج باز کنها بسیار مؤثر است.
>> کاربردها
- تعمیرات صنعتی : برای استفاده در کارخانهها و کارگاههایی که از سیستم هوای فشرده استفاده میکنند.
- ساخت و ساز : برای جا به جایی و نصب فلنجها در پروژههای بزرگ
- خطوط لوله و مخازن : در تعمیرات و نگهداری تجهیزات بزرگ صنعتی که نیاز به باز کردن فلنجها دارند.
مزایای استفاده از فلنج باز کن ها
استفاده از فلنج باز کن ها مزایای زیادی دارد که میتواند عملیاتهای صنعتی را سریعتر، ایمنتر و کارآمدتر کند.
ایمنی بیشتر
استفاده از فلنج باز کن ها، به ویژه مدلهای هیدرولیکی و پنوماتیکی، به اپراتورها این امکان را میدهد که بهطور دقیق و کنترل شده عمل کنند، که این امر بهشدت ایمنی را افزایش میدهد. با استفاده از این ابزارها، خطر آسیب به تجهیزات یا اپراتورها کاهش مییابد.
صرفه جویی در زمان و هزینه
فلنج باز کن ها سرعت عملیات باز کردن فلنجها را به طور قابل توجهی افزایش میدهند. این موضوع در پروژههای صنعتی که نیاز به تعمیرات سریع دارند، بسیار مهم است. همچنین با استفاده از این ابزارها، احتمال آسیب به فلنجها و تجهیزات کاهش مییابد که خود موجب صرفه جویی در هزینههای تعمیراتی میشود.
دقت بالا
فلنج باز کن ها به اپراتورها امکان میدهند که نیروی دقیق و متمرکزی را به فلنجها اعمال کنند، بنابراین آسیب به فلنجها یا تجهیزات دیگر به حداقل میرسد. این ویژگی در شرایط حساس و فشار بالا اهمیت بیشتری پیدا میکند.
مناسب برای شرایط دشوار
در بسیاری از صنایع، فلنجها تحت فشار زیاد، خوردگی شدید یا جرمهای چسبنده قرار دارند. در این شرایط، استفاده از فلنج باز کن های هیدرولیکی یا پنوماتیکی ضروری است تا عملیات باز کردن به راحتی انجام شود.
همانطور که در مطالب بالا ذکر شد، فلنج باز کن ها ابزارهای ضروری در بسیاری از صنایع هستند که میتوانند فرآیندهای تعمیرات و نگهداری را تسهیل کنند. با توجه به نوع نیاز، فلنج باز کن ها در مدلهای هیدرولیکی، دستی و پنوماتیکی در دسترس هستند و هر کدام ویژگیهای خاص خود را دارند.
انتخاب نوع مناسب فلنج بازکن بستگی به نوع پروژه، میزان فشار و شرایط عملیاتی دارد. استفاده از این ابزارها علاوه بر افزایش ایمنی، کاهش زمان و هزینهها و افزایش دقت، به بهبود کلی عملیاتهای صنعتی کمک میکند.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه پولاد گستر جم بر روی واتساپ کلیک فرمایید.
نحوه عملکرد فلنج باز کن ها
فلنج باز کن ها ابزارهای حیاتی محسوب میشوند که در محیطهای صنعتی برای جدا کردن اتصالات فلنج که معمولاً در سیستمهای لولهکشی یافت میشوند، در حین کارهای تعمیر، نگهداری یا تعمیر، مثل تعویض واشر یا بازرسی سطح فلنج، استفاده میشوند. این ابزارها نیروی کنترلشدهای را برای ایجاد شکاف بین سطوح فلنج اعمال میکنند، بدون اینکه به اجزا آسیبی وارد شود یا ایمنی کارگران به خطر بیفتد.
فلنج باز کن ها جهت کار با اندازهها، مواد و درجهبندیهای فشار مختلف فلنج طراحی شدهاند و در انواع مختلفی وجود دارند که هر کدام مکانیسمهای متمایزی دارند که برای کاربردهای خاص مناسب هستند. در بخش بعدی توضیح جامعی از انواع اصلی فلنج باز کن های مکانیکی، هیدرولیکی و پنوماتیکی و نحوه کار آنها، که برای وضوح بر اساس نوع تقسیمبندی شدهاند، آمده است.
فلنج باز کن های مکانیکی
فلنج باز کن های مکانیکی ابزارهایی هستند که به صورت دستی کار میکنند و برای جدا کردن فلنجها به تلاش فیزیکی یا مزیت مکانیکی (به عنوان مثال، سیستمهای جغجغهای) متکی هستند. آنها معمولاً سبک، قابل حمل و برای فلنجهای کوچکتر یا کاربردهایی که منابع تغذیه در دسترس نیستند، ایدهآل هستند.
نحوه کار:
- طراحی: این پخشکنندهها از یک مکانیسم گوهای شکل یا یک جفت پین پخشکننده متصل به یک بدنه مرکزی تشکیل شدهاند. گوه یا پینها در شکاف فلنج یا سوراخهای پیچ قرار میگیرند.
- عملکرد: اپراتور یک پیچ، جغجغه یا اهرم را میچرخاند تا گوه یا پینها را به سمت بیرون هدایت کند و با اعمال نیرو، سطوح فلنج را از هم جدا کند. به عنوان مثال، در یک بازکننده از نوع جغجغه، چرخاندن دسته به طور تدریجی نیروی پخش را افزایش میدهد.
- اعمال نیرو: نیرو کاملاً مکانیکی است و توسط تلاش اپراتور یا یک مکانیزم دندهای ایجاد میشود و آن را برای کاربردهای با نیروی کم تا متوسط (معمولاً تا 10 تن نیروی پخش) مناسب میکند.
- مزایا: فلنج باز کن های مکانیکی مقرون به صرفه هستند، به منبع تغذیه خارجی نیاز ندارند و استفاده از آنها در فضاهای محدود یا مکانهای دورافتاده آسان است. آنها همچنین پیچیدگی کمتری دارند و نیازهای نگهداری را کاهش میدهند.
- محدودیتها: آنها برای فلنجهای بزرگ و پرفشار که به نیروی قابل توجهی نیاز دارند، کار فشرده و کمتر مؤثر هستند. خستگی اپراتور نیز میتواند در طول استفاده طولانی مدت عاملی باشد.
- کاربردها: معمولاً در خطوط لوله کوچکتر، سیستمهای کمفشار یا کارهای تعمیر و نگهداری در صنایعی نظیر تصفیه آب یا تولید در مقیاس کوچک استفاده میشوند.

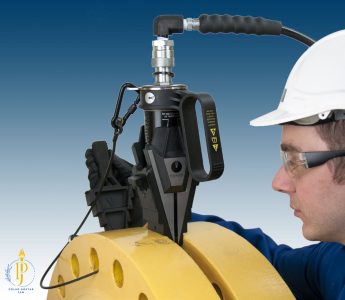

فلنج باز کن های هیدرولیکی
فلنج بازکن های هیدرولیکی از فشار هیدرولیک برای تولید نیروهای پخش بالا استفاده میکنند و آنها را برای کاربردهای سنگین شامل فلنجهای بزرگ یا محکم پیچدار مناسب میکنند. آنها به طور گسترده در صنایعی همچون نفت و گاز، پتروشیمی و تولید برق استفاده میشوند.
نحوه کار آنها:
- طراحی: این بازکنندهها معمولاً دارای یک جفت گوه یا پین پخشکننده هستند که روی یک سیلندر هیدرولیک نصب شدهاند. این سیستم شامل یک پمپ هیدرولیک (دستی یا برقی) است که از طریق شیلنگ به پخشکننده متصل است.
- عملکرد: اپراتور گوهها یا پینها را در شکاف فلنج یا سوراخهای پیچ قرار میدهد. فعال کردن پمپ (به صورت دستی با دست/پا یا از طریق یک پمپ برقی/پنوماتیکی) مایع هیدرولیک را به داخل سیلندر فشار میدهد که گوهها یا پینها را به سمت بیرون میراند تا فلنجها را از هم جدا کند. برای مثال، یک پخشکننده هیدرولیکی میتواند بسته به مدل، ۱۵ تا ۲۵ تن نیرو تولید کند.
- کاربرد نیرو: سیستم هیدرولیک امکان کنترل دقیق نیروی پخش را فراهم میکند و جداسازی تدریجی و یکنواخت را امکانپذیر میسازد. برخی از مدلها شامل ویژگیهای ایمنی نظیر شیرهای اطمینان برای جلوگیری از اضافه بار هستند.
- مزایا: فلنج بازکن های هیدرولیکی میتوانند فلنجهای بزرگ و پرفشار را با حداقل تلاش اپراتور جابجا کنند. آنها دقت بالایی ارائه میدهند و برای کارهای تکراری یا سنگین مؤثر هستند. پمپهای برقی، کارایی را در عملیات در مقیاس بزرگ افزایش میدهند.
- محدودیتها: آنها گرانتر هستند و نیاز به نگهداری قطعات هیدرولیکی (مثل آببندها، شیلنگها) دارند. آنها همچنین به یک پمپ وابسته هستند که ممکن است در مکانهای دورافتاده و بدون برق غیرعملی باشد.
- کاربردها: ایدهآل برای سکوهای نفتی فراساحلی، پالایشگاهها و نیروگاههایی که فلنجهای بزرگ (نظیر استانداردهای ANSI، ASME یا API) رایج هستند.
فلنج باز کن های پنوماتیکی
فلنج باز کن های پنوماتیکی از هوای فشرده برای به حرکت درآوردن مکانیزم پخش استفاده میکنند و تعادلی بین سادگی مکانیکی و قدرت هیدرولیکی ارائه میدهند. این دستگاهها کمتر رایج هستند اما در محیطهایی با سیستمهای هوای فشرده موجود، مفید هستند.
نحوه کار:
- طراحی: مشابه فلنج بازکن های هیدرولیکی، مدلهای پنوماتیکی دارای گوه یا پین متصل به یک سیلندر پنوماتیکی هستند. این سیستم توسط یک کمپرسور هوا یا منبع هوای فشرده تغذیه میشود.
- عملکرد: اپراتور مکانیزم پخش را در شکاف فلنج یا سوراخهای پیچ قرار میدهد. هوای فشرده از طریق یک شیر کنترل به سیلندر تحویل داده میشود و گوهها یا پینها را از هم جدا میکند تا فلنجها را از هم جدا کند. فشار هوا نیروی پخش را تعیین میکند که معمولاً از 10 تا 20 تن متغیر است.
- اعمال نیرو: سیستم پنوماتیک امکان اعمال نیروی سریع و کنترلشده را فراهم میکند و اپراتور با تنظیم منبع هوا، فرآیند پخش را تنظیم میکند. ایمنی ممکن است برای جلوگیری از فشار بیش از حد، قفلهای ترلاک (terlocks) تعبیه شوند.
- مزایا: فلنج باز کن های پنوماتیکی سریعتر از پخشکنندههای مکانیکی دستی هستند و به تلاش فیزیکی کمتری نیاز دارند. آنها برای محیطهای خطرناک (مثلاً اتمسفرهای انفجاری) در صورت طراحی به عنوان ابزارهای بدون جرقه مناسب هستند. همچنین در مقایسه با سیستمهای هیدرولیکی، مشکلات نگهداری مربوط به سیال کمتری دارند.
- محدودیتها: آنها به یک منبع هوای فشرده قابل اعتماد نیاز دارند که ممکن است در همه محیطها در دسترس نباشد. این تجهیزات میتوانند پر سر و صدا باشند و نشت هوا میتواند کارایی را کاهش دهد.
- کاربردها: در کارخانههای شیمیایی، پالایشگاهها یا کارخانههای کشتیسازی که سیستمهای هوای فشرده از قبل در محل قرار دارند و به عملکرد با سرعت بالا نیاز است، استفاده میشود.
ملاحظات عملیاتی عمومی
- ایمنی: همه فلنج باز کن ها برای جایگزینی روشهای ناامن مثل چکش یا میلههای اهرمی طراحی شدهاند که میتوانند به فلنجها آسیب برسانند یا به کارگران آسیب برسانند. پخشکنندههای مدرن شامل ویژگیهای ایمنی مانند مکانیسمهای نگهدارنده بار، فشارسنجها یا طرحهای ضد لغزش برای اطمینان از عملکرد کنترلشده هستند.
- راهاندازی: راهاندازی مناسب بسیار مهم است و مستلزم آن است که اپراتور اندازه و نوع پخشکننده صحیح را برای ابعاد فلنج و پیکربندی سوراخ پیچ انتخاب کند. عدم تنظیم یا انتخاب نادرست ابزار میتواند منجر به پخش ناهموار یا خرابی تجهیزات شود.
- نگهداری: بازکنندههای مکانیکی به حداقل نگهداری (مثلاً روغنکاری قطعات متحرک) نیاز دارند، در حالی که سیستمهای هیدرولیک و پنوماتیک به بررسی منظم نشتی، سایش درزگیر یا مشکلات تأمین هوا نیاز دارند.
- آموزش: اپراتورها باید برای استفاده صحیح از فلنج باز کن ها آموزش ببینند و اطمینان حاصل کنند که از دستورالعملهای سازنده و استانداردهای صنعتی (مثلاً ASME B31.3 برای سیستمهای لولهکشی) پیروی میکنند تا از حوادث جلوگیری شود.
نتیجهگیری
هر نوع فلنج باز کنی چه مکانیکی، هیدرولیکی و پنوماتیکی مزایای منحصر به فردی متناسب با نیازهای خاص صنعتی ارائه میدهد. پخشکنندههای مکانیکی برای کارهای کوچکتر ساده و قابل حمل هستند، پخشکنندههای هیدرولیکی در کاربردهای سنگین با نیاز به نیروی بالا برتری دارند و پخشکنندههای پنوماتیکی سرعت و ایمنی را در محیطهایی با دسترسی به هوای فشرده فراهم میکنند.
انتخاب فلنج باز کن مناسب به عواملی نظیر اندازه فلنج، نیروی مورد نیاز، محیط کار و منابع موجود بستگی دارد و جداسازی ایمن و کارآمد اتصالات فلنج را در عملیات صنعتی حساس تضمین میکند.
سوالات متداول
1. انواع اصلی فلنج باز کن ها کدامند؟
انواع اصلی فلنج باز کن ها مکانیکی، هیدرولیکی و پنوماتیکی هستند. هر کدام از مکانیزمهای متفاوتی برای جدا کردن فلنجها برای کارهای تعمیر و نگهداری استفاده میکنند.
2. فلنج باز کن ها مکانیکی چگونه کار میکنند؟
این فلنج بازکنها از نیروی دستی یا یک چرخدنده برای راندن گوهها یا پینها استفاده میکنند و فلنجها را با نیروی کم تا متوسط جدا میکنند. ایدهآل برای فلنجهای کوچکتر یا مکانهای دورافتاده بدون برق.
3. چه چیزی فلنج بازکن هیدرولیکی را متفاوت میکند؟
فلنج باز کنهای هیدرولیکی از یک پمپ برای اعمال نیروی زیاد (تا 25 تن) از طریق یک سیلندر استفاده میکنند و آنها را برای فلنجهای بزرگ و فشار بالا مناسب میکند. آنها دقت ارائه میدهند اما نیاز به تعمیر و نگهداری دارند.
4. چه زمانی از فلنج باز کن پنوماتیکی استفاده میشود؟
فلنج بازکن پنوماتیکی از هوای فشرده برای جداسازی سریع و کنترلشده، اغلب در محیطهایی با سیستمهای هوایی، استفاده میکنند. آنها بدون جرقه هستند، برای محیطهای خطرناک ایدهآل هستند اما به منبع هوا نیاز دارند.
5. کدام فلنج باز کن برای خطوط لوله کوچک مناسبتر است؟
فلنج بازکنهای مکانیکی به دلیل قابلیت حمل و سادگی برای خطوط لوله کوچک مناسبتر هستند. آنها به نیروی خارجی نیاز ندارند و همین امر آنها را برای کارهای کم نیرو مقرون به صرفه میکند.
6. آیا فلنج باز کنهای هیدرولیکی برای کاربردهای سنگین ایمن هستند؟
بله، آنها جداسازی دقیق و پرفشار را با ویژگیهای ایمنی مانند شیرهای اطمینان فشار فراهم میکنند. آنها به طور گسترده در صنایع نفت، گاز و برق برای فلنجهای بزرگ استفاده میشوند.
7. آیا میتوان از فلنج بازکن پنوماتیک در محیطهای انفجاری استفاده کرد؟
بله، وقتی به صورت بدون جرقه طراحی شوند، برای محیطهای انفجاری نظیر کارخانههای شیمیایی ایمن هستند. سرعت و کاهش نیاز به نگهداری آنها، آنها را در جایی که سیستمهای هوا در دسترس هستند، کارآمد میکند.
8. نیازهای نگهداری فلنج باز کنهای هیدرولیکی چیست؟
آنها به بررسی منظم نشت سیال هیدرولیک، سایش درزگیر و یکپارچگی شلنگ نیاز دارند. نگهداری مناسب، عملکرد قابل اعتماد را در کاربردهای سنگین تضمین میکند.
9. چرا باید یک فلنج بازکن مکانیکی را به بقیه ترجیح دهیم؟
فلنج بازکنهای مکانیکی به دلیل هزینه کم، قابلیت حمل و عدم نیاز به منبع تغذیه انتخاب میشوند. به دلیل ظرفیت نیروی محدود، برای فلنجهای بزرگ کارایی کمتری دارند.
10. چگونه میتوانم فلنج باز کن مناسب برای کارم را انتخاب کنم؟
اندازه فلنج، نیروی مورد نیاز و محیط کار را در نظر بگیرید؛ مکانیکی برای کارهای کوچک، هیدرولیکی برای کارهای سنگین و پنوماتیکی برای سرعت در محیطهای مجهز به هوا مناسب است.
