تست هیدرواستاتیک چیست؟
تست هیدرواستاتیک چیست؟ پاسخ این است: یک استاندارد طلایی برای ارزیابی ایمنی و یکپارچگی ظروف و خطوط تحت فشار.
فهرست محتوایی مقاله

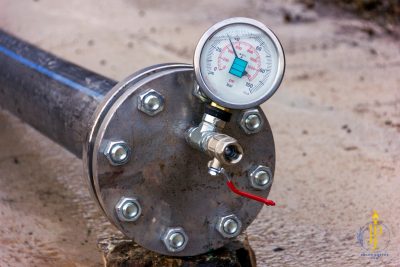

تست هیدرواستاتیک چیست؟
آیا تا به حال به این فکر کردهاید که لولهها، مخازن یا بویلرهایی که هر روز با فشار زیاد سروکار دارند، چطور آزمایش میشوند تا از ایمنی و دوام آنها مطمئن شویم؟ در دنیای صنعت، که ایمنی حرف اول را میزند، فرآیندی حیاتی به نام تست هیدرواستاتیک وجود دارد.
این آزمایش، در حقیقت، نوعی سنجش فشار غیرمخرب است که برای تأیید استحکام و یکپارچگی ظروف تحت فشار (مانند خطوط لوله، سیلندرها، دیگهای بخار و شیلنگها) استفاده میشود. هدف اصلی، اطمینان از این است که این تجهیزات میتوانند فشارهای عملیاتی خود را تحمل کنند بدون اینکه دچار نشتی یا انفجار فاجعهبار شوند.
اگر در حوزههای نفت و گاز، پتروشیمی، تأسیسات ساختمان یا حتی تولید کپسولهای آتشنشانی فعال هستید، درک عمیق این روش و دستگاه تست پمپ هیدرواستاتیک یک ضرورت حرفهای است. بیایید با هم این روش مهم را بیشتر بشناسیم.

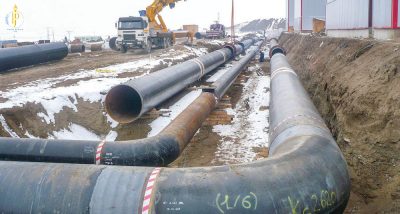

کاربردهای تست هیدرواستاتیک در صنایع مختلف
تست هیدرواستاتیک تنها یک فرآیند فنی نیست؛ بلکه یک الزام قانونی و اخلاقی در صنایعی است که با سیالات و گازهای پرفشار کار میکنند. این آزمون با پر کردن کامل یک ظرف یا سیستم لولهکشی با آب یا مایع غیرقابل تراکم دیگر و سپس اعمال فشاری بالاتر از فشار طراحیشده، به ما این امکان را میدهد که نقاط ضعف سازه را قبل از وقوع یک حادثه جدی شناسایی کنیم.
خطوط لوله انتقال نفت و گاز: در این بخش، ایمنی یکپارچگی خطوط لوله عظیم زیرزمینی یا روی زمین، که حامل مواد پرخطر هستند، بسیار حیاتی است. این تست کمک میکند تا جوشهای ضعیف، خوردگیها یا هرگونه ترک ریز که میتواند منجر به فاجعههای زیستمحیطی و اقتصادی شود، کشف گردند.
سیلندرهای گاز فشار قوی: سیلندرهای اکسیژن، گازهای صنعتی یا کپسولهای تنفسی نیاز به بازرسیهای دورهای دارند. برای مثال، هر چند سال یک بار باید تست هیدرواستاتیک روی این سیلندرها انجام شود تا اطمینان حاصل شود که در اثر استفاده مداوم، خستگی فلز باعث کاهش مقاومت آنها نشده است.
مخازن ذخیره تحت فشار (Pressure Vessels): از مخازن کوچک صنعتی گرفته تا ذخیرهکنندههای بزرگ پالایشگاهی، همگی قبل از بهرهبرداری و در فواصل زمانی مشخص، باید این آزمون را پشت سر بگذارند تا تواناییشان در نگهداری ایمن فشار داخلی اثبات شود.
انواع تست هیدرواستاتیک و نحوه انجام آن
هسته اصلی تست هیدرواستاتیک ساده است: اعمال فشار آب. اما جزئیات اجرایی آن میتواند بسته به نوع تجهیزات و استانداردهای مورد نیاز متفاوت باشد. عموماً این فرآیند با استفاده از یک دستگاه تست پمپ هیدرواستاتیک حرفهای انجام میشود که قادر است فشار مورد نیاز را به صورت کنترلشده و ایمن تأمین کند.
فرآیند گام به گام انجام آزمون
آمادهسازی تجهیز: ابتدا، تمام هوا از داخل ظرف یا سیستم تخلیه میشود. هرگونه دریچه یا نازل اضافی بسته شده و تجهیز مورد آزمایش به طور کامل با آب (یا مایع تست) پر میشود.
اتصال دستگاه تست پمپ هیدرواستاتیک: دستگاه پمپ به سیستم متصل میشود. از آنجایی که قرار است فشاری بیش از فشار عملیاتی اعمال شود (معمولاً ۱.۵ برابر فشار کاری)، داشتن یک پمپ قابل اعتماد برای افزایش تدریجی و دقیق فشار ضروری است.
اعمال فشار و نگهداشتن: پمپ شروع به کار میکند و فشار به آرامی تا سطح تست (Test Pressure) افزایش مییابد. این فشار برای یک دوره زمانی مشخص (که توسط استانداردها تعیین میشود، مثلاً ۱۰ تا ۳۰ دقیقه) حفظ میشود. این مرحله بسیار حساس است و اپراتور باید به دقت گیجهای فشار را زیر نظر داشته باشد و از ثبات فشار اطمینان یابد.
بازرسی بصری: در طول مدت نگهداری فشار، بازرسان به دقت سطح تجهیز را از نظر هرگونه نشتی، عرقکردگی، تغییر شکل یا خرابی ساختاری بازرسی میکنند. هرگونه افت ناگهانی فشار در این مرحله، نشاندهنده شکست آزمون است.
مقایسه تست هیدرواستاتیک با تست پنوماتیک
هرچند هر دو روش به دنبال ارزیابی استحکام تجهیزات تحت فشار هستند، تفاوت کلیدی در نوع سیال مورد استفاده است. در تست هیدرواستاتیک از مایعات (اغلب آب) و در تست پنوماتیک از گازها (معمولاً هوا یا نیتروژن) استفاده میشود.
| ویژگی | تست هیدرواستاتیک | تست پنوماتیک |
| سیال تست | مایع (آب) | گاز (هوا یا نیتروژن) |
| ایمنی | بسیار بالا (به دلیل غیرقابل تراکم بودن مایع) | پایینتر (گاز فشردهشده انرژی بسیار بالایی ذخیره میکند) |
| تشخیص نشتی | بسیار خوب (خروج آب مشهود است) | خوب (از طریق حبابسازی یا محلولهای صابونی) |
| مناسب برای | تقریباً تمام ظروف و خطوط تحت فشار | سیستمهایی که حساس به رطوبت هستند یا امکان پر کردن با آب وجود ندارد |
انتخاب بین این دو روش به عواملی مانند نوع سرویس تجهیز، دمای عملیاتی، آلودگیهای احتمالی و سطح خطر بستگی دارد. با این حال، در اکثریت موارد، تست هیدرواستاتیک به عنوان روش ایمنتر و دقیقتر ترجیح داده میشود.

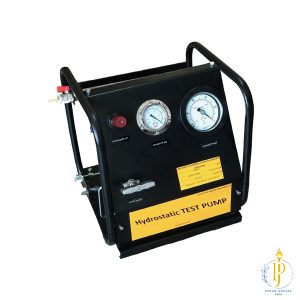

نکات مهم خرید دستگاه تست پمپ هیدرواستاتیک
اگر مسئولیت نگهداری و تضمین ایمنی تجهیزات تحت فشار را بر عهده دارید، کیفیت دستگاه تست پمپ هیدرواستاتیک شما مستقیماً با موفقیت یا شکست تستهایتان مرتبط است. در زمان تصمیمگیری برای خرید پمپ تست هیدرواستاتیک، تنها به قیمت اولیه اکتفا نکنید، بلکه به قابلیت اطمینان، دقت و سازگاری آن با نیازهای خاص صنعت خود توجه کنید.
حداکثر فشار قابل تولید: مهمترین عامل، توانایی پمپ در رسیدن به فشار تست مورد نیاز شما است. اطمینان حاصل کنید که پمپ انتخابی شما حداقل ۲۰ تا ۲۵ درصد بالاتر از حداکثر فشار تست لازم شما، قابلیت تولید فشار داشته باشد تا با فشار کامل به دستگاه فشار وارد نکنید و از پمپ محافظت کنید.
نوع و منبع تغذیه پمپ: دستگاه تست پمپ هیدرواستاتیک میتواند دستی (مناسب برای فشارهای پایین یا حجمهای کوچک)، برقی (رایجترین نوع برای مصارف صنعتی) یا بادی/پنوماتیک (مناسب برای محیطهای خطرناک یا مناطقی که برق در دسترس نیست) باشد. بسته به حجم کاری و محیط عملیاتی خود، گزینه مناسب را انتخاب کنید.
دقت گیج فشار: گیج فشار باید از دقت بالایی برخوردار باشد (ترجیحاً از نوع کالیبرهشده) زیرا نوسانات و قرائتهای نادرست میتواند نتایج تست را کاملاً بیاعتبار کند. برای تضمین دقت، توصیه میشود از گیجهایی با کلاس دقت ۰.۵ یا بهتر استفاده کنید.
جنس قطعات در تماس با سیال: از آنجایی که اغلب از آب یا سایر سیالات برای تست استفاده میشود، اطمینان از اینکه قطعات داخلی پمپ (مانند سیلندر، پیستون و شیرها) از مواد ضدخوردگی مانند استیل ضدزنگ ساخته شدهاند، برای عمر طولانی دستگاه حیاتی است. این مورد برای جلوگیری از زنگزدگی و آلودگی سیال تست بسیار مهم است.
تجربه یک کارشناس: “زمانی که برای اولین بار یک خط لوله جدید را تست میکردیم، ناگهان متوجه شدیم که پمپ قدیمیمان در فشار ۱۸۰۰ psi به زحمت افتاد و نتوانست به هدف ۲۰۰۰ psi برسد. آنجا بود که فهمیدیم سرمایهگذاری روی یک پمپ تست هیدرواستاتیک با توان کافی، یک هزینه نیست، بلکه یک بیمه برای جلوگیری از تأخیرهای گرانقیمت در پروژه است.”
تفاوت تست هیدرواستاتیک با دیگر روشهای NDT
اگرچه تست هیدرواستاتیک یک آزمون فشار “غیرمخرب” محسوب میشود (زیرا قرار نیست تجهیز را از بین ببرد)، اما یک آزمون تنش نهایی (Proof Test) است که با اعمال یک نیروی مکانیکی خارجی، عملکرد سازه را ارزیابی میکند. این روش با تکنیکهای واقعاً غیرمخرب (Non-Destructive Testing – NDT) مانند بازرسی با مایعات نافذ (Dye Penetrant Testing)، آزمون ذرات مغناطیسی (Magnetic Particle Testing) یا بازرسی اولتراسونیک (Ultrasonic Testing) تفاوت دارد.
NDTهای مکمل: روشهای NDT به دنبال شناسایی عیوب داخلی و سطحی مانند ترکها یا ناخالصیها هستند، در حالی که تست هیدرواستاتیک توانایی کلی سیستم را برای تحمل فشار عملیاتی اثبات میکند. این دو روش مکمل یکدیگرند؛ شما ابتدا با NDT عیوب احتمالی را پیدا میکنید و سپس با تست فشار، صحت و استحکام کلی را تأیید میکنید.
تمرکز بر ایمنی بلندمدت: در حالی که NDT اغلب برای بازرسی جوشهای جدید استفاده میشود، تست هیدرواستاتیک به طور خاص برای ارزیابی خستگی فلز و عملکرد در طولانی مدت، به ویژه در تجهیزات قدیمیتر، انجام میگیرد.
تست هیدرواستاتیک با ایجاد یک سناریوی تنش، که از شرایط واقعی سختتر است، به ما آرامش خاطر میدهد که تجهیزات در شرایط عملیاتی عادی، به راحتی میتوانند ایمنی مورد نیاز را تأمین کنند. این اطمینان، به ویژه هنگام استفاده از دستگاه تست پمپ هیدرواستاتیک که توسط تولیدکنندگان معتبر و استاندارد تهیه شده، مضاعف میشود.

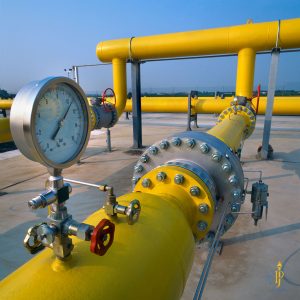

مزایا و ویژگیهای مهم تست فشار با آب
چرا از این روش به جای آزمایش با گاز (پنوماتیک) استفاده میشود؟ مایعات تقریباً غیرقابل فشردهسازی هستند. این یعنی اگر در حین آزمایش شکستگی رخ دهد، انرژی آزادشده بسیار کمتر از زمانی است که یک گاز فشردهشده با انرژی بالا ناگهان آزاد میشود. این موضوع، ایمنی در محیط کار را به طور چشمگیری افزایش میدهد.
ایمنی عملیاتی بالا: کاهش شدید خطر انفجار در مقایسه با تستهای پنوماتیک.
تشخیص دقیق نشتی: آب یا مایع تست به راحتی از ریزترین ترکها به بیرون نشت میکند و محل دقیق نقص را مشخص میسازد.
اندازهگیری تغییر شکل (Volumetric Expansion): در مورد سیلندرها، این تست به ما اجازه میدهد تا میزان انبساط دائمی یا موقت ظرف را اندازهگیری کنیم، که یک شاخص کلیدی برای ارزیابی خستگی و عمر باقیمانده تجهیزات است.
استانداردسازی بینالمللی: این روش توسط سازمانهای استاندارد جهانی (مانند ASME و API) به رسمیت شناخته شده و در سراسر جهان به عنوان روش مرجع استفاده میشود.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه پولاد گستر جم بر روی واتساپ کلیک فرمایید.
جمعبندی
در پایان، تست هیدرواستاتیک چیست؟ پاسخ این است: یک استاندارد طلایی برای ارزیابی ایمنی و یکپارچگی ظروف و خطوط تحت فشار. این آزمایش، با تکیه بر سادگی فیزیکی آب و دقت مهندسی دستگاه تست پمپ هیدرواستاتیک، تضمین میکند که زیرساختهای صنعتی ما قادر به تحمل فشارهای کاری خود هستند و از جان و مال انسانها و محیط زیست محافظت میکنند.
اگر قصد خرید پمپ تست هیدرواستاتیک با بالاترین دقت و کیفیت را دارید یا به دنبال مشاوره تخصصی در زمینه روشهای آزمونهای فشار هستید، ما آمادهایم تا با ارائه تجهیزات استاندارد و راهنماییهای فنی، ایمنی کسب و کار شما را تضمین کنیم. یک تجهیز ایمن، یک سرمایهگذاری ارزشمند است.
سوالات متداول
آیا میتوان تست هیدرواستاتیک را با آب دریا یا آب معمولی انجام داد؟
توصیه میشود تا حد امکان از آب شیرین یا مقطر استفاده شود تا از خوردگی زودرس تجهیزات داخلی پمپ تست هیدرواستاتیک و ظرف مورد آزمایش جلوگیری شود. استفاده از آب دریا، به دلیل محتوای بالای نمک، میتواند بسیار خورنده باشد و معمولاً فقط در شرایط خاص و با تجهیزات خاص مجاز است.
اگر در تست هیدرواستاتیک، فشار کمی کاهش یابد، آیا تست شکست خورده است؟
کاهش جزئی و تدریجی فشار میتواند به دلیل عوامل مختلفی باشد، از جمله تنظیم شدن دمای آب یا نشستن لولهها. با این حال، هر گونه افت فشار قابل توجه، ناگهانی یا مداوم، نشاندهنده نشتی یا نقص ساختاری است و به معنای شکست تست است. استانداردهای مربوطه، میزان افت مجاز را مشخص میکنند و بازرسان باید با دقت این موضوع را بررسی کنند.
دوره تناوب انجام تست هیدرواستاتیک چقدر است؟
این دوره به شدت وابسته به نوع تجهیزات، کدها و استانداردهای صنعتی (مانند ASME، API) و قوانین محلی است. برای مثال، سیلندرهای گاز صنعتی ممکن است هر ۵ یا ۱۰ سال یک بار نیاز به انجام تست هیدرواستاتیک داشته باشند، در حالی که برخی مخازن پتروشیمی ممکن است فواصل زمانی طولانیتری داشته باشند.
دستگاه تست پمپ هیدرواستاتیک بادی چه مزیتی نسبت به نوع برقی دارد؟
پمپهای بادی (پنوماتیک) اغلب در مناطقی که خطر انفجار وجود دارد (مانند پالایشگاهها یا مناطق گازی) ترجیح داده میشوند، زیرا جرقه الکتریکی تولید نمیکنند و برای استفاده در محیطهای خطرناک، ایمنی بالاتری دارند. همچنین، این نوع پمپها معمولاً برای کاربردهای با فشار بسیار بالا نیز مناسب هستند.
